【产品型号：FT14、FT44H、SUNA】
产品简介：
盖米FT14、FT44H、SUNA杠杆浮球式疏水阀采用最先进的膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。
工作原理：
盖米FT14、FT44H、SUNA杠杆浮球式疏水阀(疏水器)基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，最大疏水量达100吨/小时，是大型加热设备最理想的疏水阀
产品特点：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
工作原理、流程图：
|
|
1 当设备刚启动时，疏水阀是凉的，双金属片处于平展状态，阀口（A）开放，连续排放出初始空气，实现快速启动。 |
|
|
2 当冷凝水进入疏水阀时，空气从阀口（A）排出，杠杆浮球随冷凝水液位上升，双阀座设计能使冷凝水从阀口（B）迅速排出。 |
|
|
3 当热凝水及蒸汽进入疏水阀时。双金属片随着温度的升高开始弯曲变形，带动阀芯关闭阀口（A），杠杆浮球状随凝结水液位调节阀口（B），排出热凝水。 |
|
|
4 当凝结水停止进入疏水阀时，杠杆浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。 |

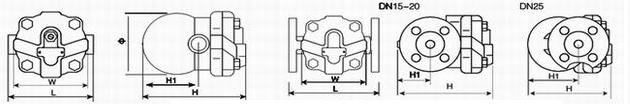

外形连接尺寸：
|
产品型号 |
公称通径 |
连接方式 |
使用压力（Mpa) |
温度(℃） |
外形尺寸（mm)External Dimensions |
||||||
|
L |
L1 |
H1 |
H2 |
W |
|||||||
|
FT14-16 |
15-20 |
螺纹 |
0.01-1.6 |
250 |
125 |
155 |
55 |
55 |
155 |
||
|
FT14-16 |
15-25 |
螺纹 |
0.01-1.6 |
250 |
190 |
220 |
120 |
80 |
140 |
||
|
FT44-16 |
15-20 |
法兰 |
0.01-1.6 |
350 |
195 |
255 |
85 |
115 |
110 |
||
|
32-50 |
<, FONT color=#, 000000>法兰 |
0.01-1.6 |
350 |
230 |
345 |
175 |
110 |
190 |
|||
|
SUNA |
23 |
H |
15-20 |
法兰 |
0.01-4.0 |
350 |
195 |
145 |
60 |
90 |
|
|
26 |
|||||||||||

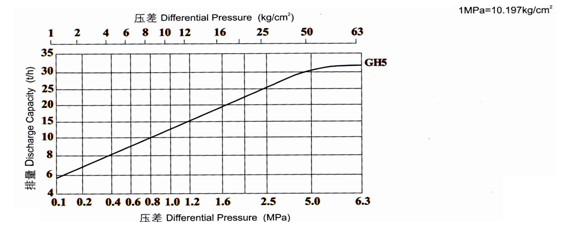

FT14、FT44H、SUNA杠杆浮球式疏水阀排量图：
【产品名称：杠杆浮球式疏水阀】
【产品型号：FT14、FT44H、SUNA】
产品简介：
FT14、FT44H、SUNA杠杆浮球式疏水阀采用最先进的膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。
工作原理：
FT14、FT44H、SUNA杠杆浮球式疏水阀(疏水器)基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，最大疏水量达100吨/小时，是大型加热设备最理想的疏水阀
产品特点：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
工作原理、流程图：
|
|
1 当设备刚启动时，疏水阀是凉的，双金属片处于平展状态，阀口（A）开放，连续排放出初始空气，实现快速启动。 |
|
|
2 当冷凝水进入疏水阀时，空气从阀口（A）排出，杠杆浮球随冷凝水液位上升，双阀座设计能使冷凝水从阀口（B）迅速排出。 |
|
|
3 当热凝水及蒸汽进入疏水阀时。双金属片随着温度的升高开始弯曲变形，带动阀芯关闭阀口（A），杠杆浮球状随凝结水液位调节阀口（B），排出热凝水。 |
|
|
4 当凝结水停止进入疏水阀时，杠杆浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。 |
外形连接尺寸：
|
产品型号 |
公称通径 |
连接方式 |
使用压力（Mpa) |
温度(℃） |
外形尺寸（mm)External Dimensions |
||||||
|
L |
L1 |
H1 |
H2 |
W |
|||||||
|
FT14-16 |
15-20 |
螺纹 |
0.01-1.6 |
250 |
125 |
155 |
55 |
55 |
155 |
||
|
FT14-16 |
15-25 |
螺纹 |
0.01-1.6 |
250 |
190 |
220 |
120 |
80 |
140 |
||
|
FT44-16 |
15-20 |
法兰 |
0.01-1.6 |
350 |
195 |
255 |
85 |
115 |
110 |
||
|
32-50 |
<, FONT color=#, 000000>法兰 |
0.01-1.6 |
350 |
230 |
345 |
175 |
110 |
190 |
|||
|
SUNA |
23 |
H |
15-20 |
法兰 |
0.01-4.0 |
350 |
195 |
145 |
60 |
90 |
|
|
26 |
|||||||||||
FT14、FT44H、SUNA杠杆浮球式疏水阀排量图：
